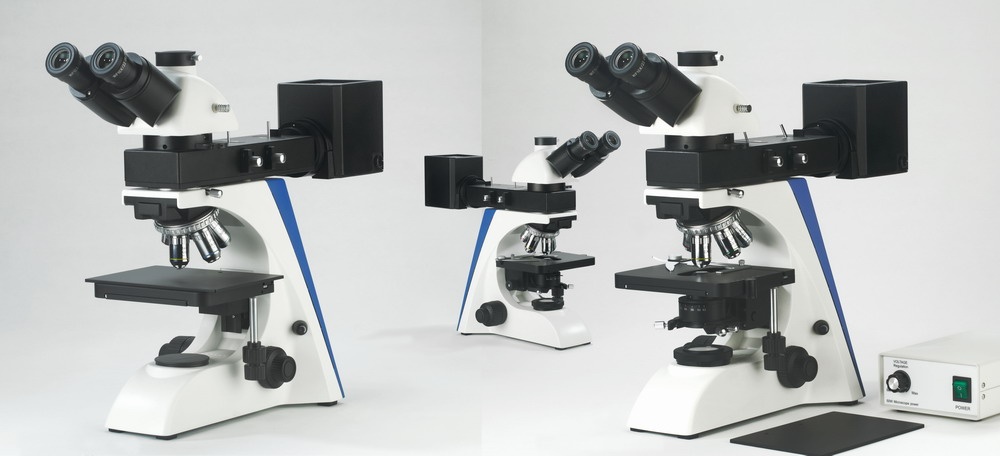

GX-500正置金相显微镜
广泛应用于工矿企业、教学、科研金相分析、半导体硅晶片检测等领域.......
性能特点
● 广泛应用于工矿企业、教学、科研金相分析、半导体硅晶片检测等领域
● 明视场、偏光等观察方式,透射、反射照明供选择
● 规格齐全的无限远长工作距离金相物镜

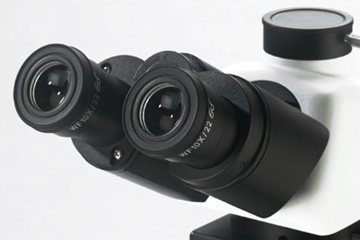

● 超大视野目镜,视场数可达到22mm,观察更加平展舒适

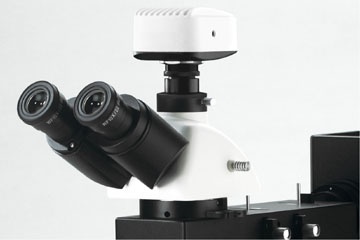

● 两档转换式观察筒:100%观察;20%观察同时80%摄影

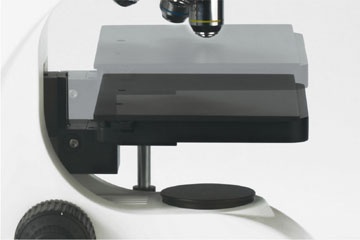

● 平台快降装置,可使被检样品的观察空间增加50mm以上
规格参数
光学系统
OTICS无限远色差校正光学系统
放大倍数范围
50×~1000×
目镜
10X大视野、高眼点平场目镜,视场数Φ22mm
物镜
长工作距离无限远平场物镜:5×/10×/20×/40×/50×(S)/80×(S)/100×(S)
观察筒
铰链式三目观察筒,30°倾斜,瞳距调节48 mm~76mm,
两档转换:100%观察;20%观察,同时80%摄影
转换器
内倾式内定位五孔转换器
调焦装置
粗微同轴调焦,粗调带松紧调节,并有调焦上限位装置
载物台
机械移动载物台,平台快降装置,使观察距离增加50mm
机械移动载物台,金属载物板200x150mm
聚光镜
N.A.1.25阿贝聚光镜,带可变光栏
透射照明系统
6V/20W卤素灯(宽电压输入:100V~240V),LED照明,视场光栏,中心可调
反射偏光系统
12V/50W卤素灯(宽电压输入:100V~240V),LED照明,视场光栏,中心可调
偏光装置
起偏器,检偏器
摄像接筒
0.5×/ 1×摄像接筒(C-Mount)
数码照相装置
可配置CANON、NIKON、OLYMPUS等多种数码相机
数码摄像系统
DV/TP系列数码摄像系统
金相显微图像采集分析软件(专业金相分析评级软件)
本软件以国家检验标准为依据,开发了百余种软件功能模块,用户可根据需要,选择检验项目,在本软件的帮助下,完成检验工作。
☆ 自动评级:软件可自动得出最终分析结果;
☆ 辅助评级:软件可得出和分析结果有一定联系的参数;
☆ 比较评级:将采集的试样图像和标准图库进行比较,作出判断。
□ 新建报告:可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档并提供报告的保存和打印功能;
□ 打开报告:打开关浏览已经保存的报告文件;
□ 几何测量:本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法,可完成长度、面积、度 角等测量工具;
□ 查看图库:用户可选择查看本软件
□ 收录的所有金相图谱,本软件图谱由用户提供原始资料,由我方录入;
□ 定倍打印:可一次装入多副图片,并可对其进行图像处理和设置说明文字;
□ 图像拼接:将采集到的不同视场图像拼接成一幅完整的图像;
□ 图像共聚焦:将拍摄对象相同、但焦距不同的几张照片,重合成一张完全清晰的照片;
□ 三维光图:OpenGL 三维光图,通过对图像亮度的分析,构建二维图像的三维模型。该软件模块可检查被观测试样是否平整。
应用实例:
