HM-1000Z自动转塔显微硬度计

HM-1000Z自动转塔显微硬度计

一、简介：

HM-1000Z自动转塔显微硬度计是光机电一体化的高新技术产品，该机器造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型显微维氏和努普硬度测试仪器。

该机采用计算机软件编程，光学测量系统。通过软键输入，可选择维氏和努氏硬度的测量、各种硬度之间的换算，能调节测量光源的强弱，能选择保荷时间，在LCD显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、测量次数 。

二、适用范围：

微小、薄形、表面渗镀层试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努普硬度。是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。

三、 技术数据:

四、软件介绍：

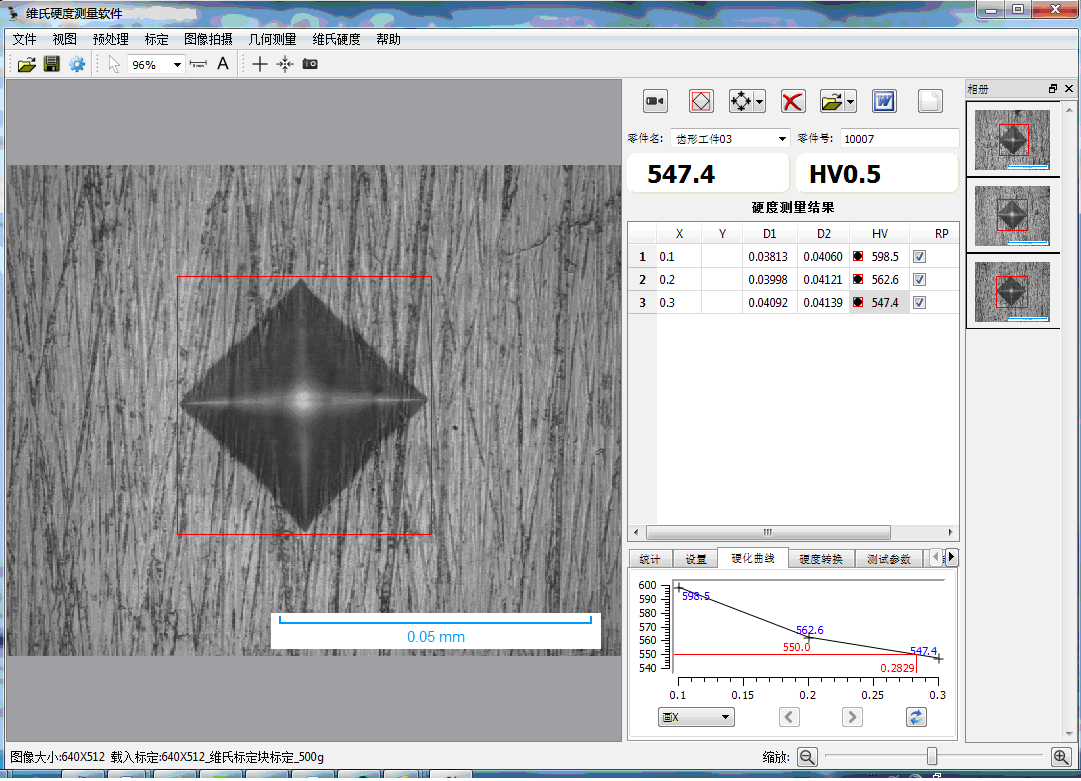

自动测量: 获得一幅压痕图像后，按自动测量按钮 ，系统将自动找到压痕的4个顶点（或在努氏情况下左右两个顶点），并自动计算硬度值，更新统计数据，压痕图像相册，和更新硬化曲线等。

手动测量: 系统提供两种方法手动测量压痕：4点测量 和拉对角线测量。点击手动测量下拉菜单选择对应手动测量方法，手动测量图标会相应显示。点击手动测量按钮图标切换进入/退出手动测量模式，进入时鼠标会变成，退出时鼠标形状还原。用4点测量时，鼠标点击压痕4个顶点（顺序没有关系）。 如拉对角线测量，鼠标拖拉两条对角线。测量好后，压痕会被标记出来，一般是长方形的4边。注：手动测量结束后，虽然鼠标形状还原，但没于退出手动测量模式，可继续手动测量下一个压痕。

测量修正: 如压痕标记与实际压痕不符，需要鼠标拖拉修正。鼠标点击要修正边拖拉该边到与压痕顶点一致。鼠标松开后测量结果将自动更新。

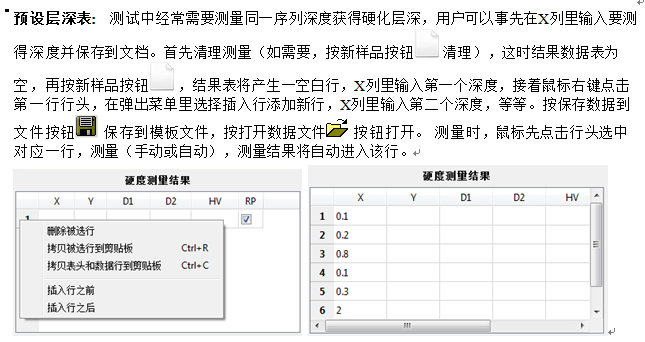

删除测量值: 在数据表里选中要删除的行（点击行头，可用Ctrl和Shift键多选），按删除被选测量按钮删除。如需要清除测量结果，重新开始一个样品测量，点击新样品按钮。

拷贝数据到剪贴板：用户可以鼠标右键点击硬度测量结果表的数据行的头弹出菜单，选择拷贝数据到剪贴板，继而黏贴到数据处理软件如EXCEL.

图像采集：实时显示硬度图像，可存储、打印图像。

自动测量：自动找出压痕的四个顶点，速度快，数据准，有多种专业算法以适用不同压痕。

对角测量：点取压痕的左上及右下角，即可读出硬度值。

硬度换算：依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示。

阈值设定：上下限设置、超差别判断报警。

图文报告：自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD文档保存硬度-深度曲线图：

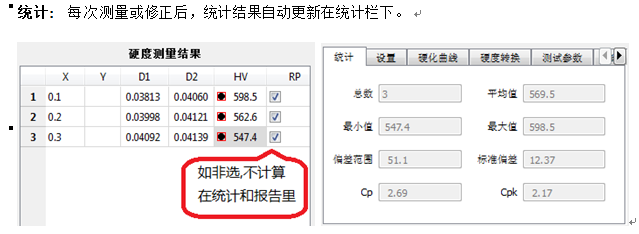

数据统计：将多个压痕的测量结果以EXCEL数据格式导出，并自动统计测量次数、硬度最大值、最小值、平均值、均方差等。

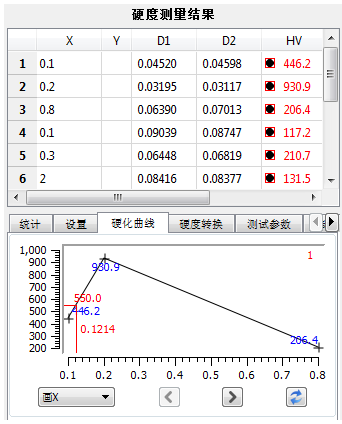

硬化曲线

数据保存与调用

点击保存数据文件按钮/打开数据文件按钮 保存与调用测试数据（包括压痕图像、测量数据等）

报告

点击产生报告按钮  或  。根据用户设置，系统将自动生成Word或 Excel格式报告。报告内容包含测试参数，可设置包含测量数据，压痕图像，和硬化曲线等。报告模板文件(Word为hv_report_zh.doc ，Excel为hv_report_zh.xls) 位于安装目录下的bin文件夹下。只要不是添加/删除表格子，用户可以修改报告模板文件，例如添加LOGO，加上公司名称台头等。如需要，报告格式可定制。

适用范围

适用机型：时代系列显微维氏硬度计。

性能特点

功能强大：手动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

重复性好：读数重复性高，满足用户专业要求。

主要技术指标

1、计算机主机：品牌主流机型

2、．适用操作系统：WINDOWS XP

3、数字成像系统

高分辨率，高速采集，高清晰度：黑白图像，清晰度更好；

4．手动读数：手动点取、四点测量、对角线测量；

5．结果保存/输出

存储/输出测量数据及实验参数，包括D1，D2，HV，X，Y等；

存储/输出有效硬化层深度曲线报告；

存储/输出图像。

配置清单

适配镜           1只   USB软件狗      1只

数字摄像头               1只        应用软件       1张

USB数据线          1根        计算机             可选配置

一、简介：

HM-1000Z 1000Z 自动转塔显微硬度计是光机电一体化的高新技术产品，该机器造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型显微维氏和努普硬度测试仪器。

该机采用计算机软件编程，光学测量系统。通过软键输入，可选择维氏和努氏硬度的测量、各种硬度之间的换算，能调节测量光源的强弱，能选择保荷时间，在LCD LCD显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、测量次数 。

二、适用范围：

微小、薄形、表面渗镀层试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努普硬度。是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。
